新聞中心
- 自行車采用發(fā)泡熱塑性聚氨酯復(fù)合材料車輪設(shè)計
- 美研發(fā)新型熱塑性工程塑料 我國塑企必須“走出去”
- 微譜分析技術(shù) 勢必掀起塑料產(chǎn)品創(chuàng)新的新風(fēng)
- 英威達(dá)擬新增5條尼龍PA66生產(chǎn)線
- PA610等尼龍材料具有較強(qiáng)的吸濕性
- PA尼龍以及其它塑料的早期歷史
- PA尼龍與聚酰胺是否有區(qū)別？
- 這家企業(yè)宣布建立新的生物基尼龍11粉末廠
- 透明尼龍PA12原料不易變形
- 透明尼龍--嬰兒奶瓶的首選原料
- 碳酸鈣性能參數(shù)對PA610,PA612填充改性母料的影響
- 尼龍班同學(xué)大聚會，你真的都認(rèn)識嗎？
- 塞拉尼斯和南線公司合作開發(fā)出復(fù)合材料芯體的公用事業(yè)輸電導(dǎo)線
- pa66改性加玻纖增強(qiáng)的密度
- 透明尼龍與其他透明聚合物材料的對比分析
技術(shù)中心
- 尼龍610制品的加工與后處理
- 增韌耐寒PA尼龍的特點(diǎn)
- PA尼龍原料加玻纖后的優(yōu)缺點(diǎn)概況
- 可能影響PA612注塑質(zhì)量的幾點(diǎn)因素
- PA尼龍料的一般性能與力學(xué)性能
- 尼龍PA610塑料的簡易鑒別方案
- 阻燃PA610改性料發(fā)黃怎么辦
- 尼龍PA610,PA612韌性的排序
- 關(guān)于尼龍PA610,PA612的流變特性等
- PA610尼龍樹脂的特點(diǎn)舉例
- PA610原料注塑尼龍的實(shí)際應(yīng)用
- PA尼龍原料出現(xiàn)“浮纖”現(xiàn)象的原因
- 簡述尼龍PA6原料的幾種阻燃模式
- 璃纖維增強(qiáng)尼龍是改性尼龍中活躍的一部分
- 碳酸鈣在PA610,PA612尼龍中起到的作用
新聞中心>>
改性塑料增韌技術(shù)全面解析
發(fā)布日期：2017-05-20 10:29:00 查看：
如今，改性塑料在國民生活中扮演的角色越來越重要，尤其在汽車、家電等領(lǐng)域發(fā)揮著不可替代的作用。而對于門類眾多的改性塑料技術(shù)而言，塑料增韌技術(shù)一直被學(xué)術(shù)和工業(yè)界研究和關(guān)注，因為材料的韌性往往對產(chǎn)品的應(yīng)用起著決定性的影響。本文，將為大家解答有關(guān)塑料增韌的幾個問題：
1.塑料的韌性如何測試與評估？
2.塑料增韌的原理何在？
3.常用的增韌劑有哪些？
4.塑料都有哪些增韌方法？
5.如何理解增韌必先增容？
一、塑料韌性的性能表征
剛性越大材料越不容易發(fā)生形變，韌性越大則越容易發(fā)生形變
韌性與剛性相對，是反映物體形變難易程度的一個屬性，剛性越大材料越不容易發(fā)生形變，韌性越大則越容易發(fā)生形變。通常，剛性越大，材料的硬度、拉伸強(qiáng)度、拉伸模量（楊氏模量）、彎曲強(qiáng)度、彎曲模量均較大；反之，韌性越大，斷裂伸長率和沖擊強(qiáng)度就越大。沖擊強(qiáng)度表現(xiàn)為樣條或制件承受沖擊的強(qiáng)度，通常泛指樣條在產(chǎn)生破裂前所吸收的能量。沖擊強(qiáng)度隨樣條形態(tài)、試驗方法及試樣條件表現(xiàn)不同的值，因此不能歸為材料的基本性質(zhì)。
不同的沖擊試驗方法所得到的結(jié)果是不能進(jìn)行比較的
沖擊試驗的方法很多，依據(jù)試驗溫度分：有常溫沖擊、低溫沖擊和高溫沖擊三種；依據(jù)試樣受力狀態(tài)，可分為彎曲沖擊-簡支梁和懸臂梁沖擊、拉伸沖擊、扭轉(zhuǎn)沖擊和剪切沖擊；依據(jù)采用的能量和沖擊次數(shù)，可分為大能量的一次沖擊和小能量的多次沖擊試驗。不同材料或不同用途可選擇不同的沖擊試驗方法，并得到不同的結(jié)果，這些結(jié)果是不能進(jìn)行比較的。
二、塑料增韌機(jī)理及影響因素

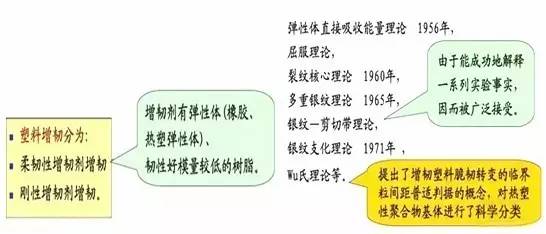

銀紋-剪切帶理論
在橡膠增韌塑料的共混體系中，橡膠顆粒的作用主要有兩個方面：
一方面，作為應(yīng)力集中的中心，誘發(fā)基體產(chǎn)生大量的銀紋和剪切帶；
另一方面，控制銀紋的發(fā)展使銀紋及時終止而不致發(fā)展成破壞性的裂紋。
銀紋末端的應(yīng)力場可以誘發(fā)剪切帶而使銀紋終止。當(dāng)銀紋擴(kuò)展到剪切帶時也會阻止銀紋的發(fā)展。在材料受到應(yīng)力作用時大量的銀紋和剪切帶的產(chǎn)生和發(fā)展要消耗大量的能量，從而使得材料的韌性提高。銀紋化宏觀表現(xiàn)為應(yīng)力白發(fā)現(xiàn)象，而剪切帶則與細(xì)頸產(chǎn)生相關(guān)，其在不同塑料基體中表現(xiàn)不同。
例如，HIPS基體韌性較小，銀紋化，應(yīng)力發(fā)白，銀紋化體積增加，橫向尺寸基本不變，拉伸無細(xì)頸；增韌PVC，基體韌性大，屈服主要由剪切帶造成，有細(xì)頸，無應(yīng)力發(fā)白；HIPS/PPO，銀紋、剪切帶都占有相當(dāng)比例，細(xì)頸和應(yīng)力發(fā)白現(xiàn)象同時產(chǎn)生。
影響塑料增韌效果的因素主要有三點(diǎn)
基體樹脂的特性
研究表明，提高基體樹脂的韌性有利于提高增韌塑料的增韌效果，提高基體樹脂的韌性可通過以下途徑實(shí)現(xiàn)：
增大基體樹脂的分子量，使分子量分布變得窄小；
通過控制是否結(jié)晶以及結(jié)晶度、晶體尺寸和晶型等提高韌性。例如，PP中加入成核劑提高結(jié)晶速率，細(xì)化晶粒，從而提高斷裂韌性。
增韌劑的特性和用量
A.增韌劑分散相粒徑的影響——對于彈性體增韌塑料，基體樹脂的特性不同，彈性體分散相粒徑的最佳值也不相同。例如，HIPS中橡膠粒徑最佳值為0.8-1.3μm，ABS最佳粒徑為0.3μm左右，PVC改性的ABS其最佳粒徑為0.1μm左右。
B.增韌劑用量的影響——增韌劑的加入量存在一個最佳值，這與粒子間距參數(shù)有關(guān)；
C.增韌劑玻璃化轉(zhuǎn)變溫度的影響——一般彈性體的玻璃化溫度越低，增韌效果越好；
D.增韌劑與基體樹脂界面強(qiáng)度的影響——界面粘結(jié)強(qiáng)度對增韌效果的影響不同體系有所不同；
E.彈性體增韌劑結(jié)構(gòu)的影響——與彈性體類型、交聯(lián)度等有關(guān)。
兩相間的結(jié)合力
兩間具備良好的結(jié)合力，可以使得應(yīng)力發(fā)生時可以在相間進(jìn)行有效的傳遞從而消耗更多的能量，宏觀上塑料的綜合性能就越好，其中尤以沖擊強(qiáng)度的改善最為顯著。通常這種結(jié)合力可以理解為兩相之間的相互作用力，接枝共聚和嵌段共聚就是典型的增加兩相結(jié)合力的方法，不同的是它們通過化學(xué)合成的方法形成了化學(xué)鍵，如接枝共聚物HIPS、ABS，嵌段共聚物SBS、聚氨酯。
對于增韌劑增韌塑料而言，屬于物理共混的方法，但是其原理是一樣的。理想的共混體系應(yīng)是兩組分既部分相容又各自成相，相間存在一界面層，在界面層中兩種聚合物的分子鏈相互擴(kuò)散，有明顯的濃度梯度，通過增大共混組分間的相容性，使其具備良好的結(jié)合力，進(jìn)而增強(qiáng)擴(kuò)散使界面彌散，加大界面層的厚度。而這，即是塑料增韌亦是制備高分子合金的關(guān)鍵技術(shù)之所在——高分子相容技術(shù)！
三、塑料增韌劑有哪些？如何劃分？

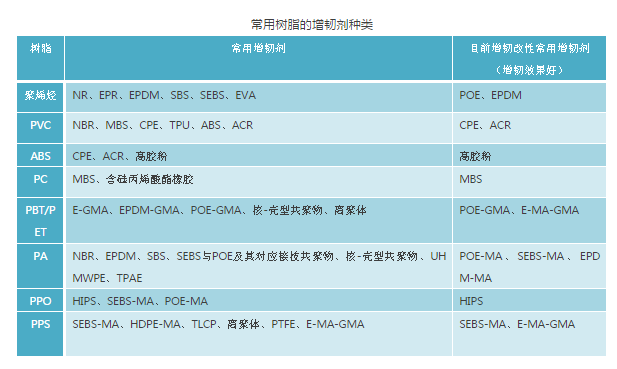

塑料常用的增韌劑如何劃分
橡膠彈性體增韌：EPR（二元乙丙）、EPDM（三元乙丙）、順丁橡膠（BR）、天然橡膠（NR）、異丁烯橡膠（IBR）、丁腈橡膠（NBR）等；適用于所用塑料樹脂的增韌改性；
熱塑性彈性體增韌：SBS、SEBS、POE、TPO、TPV等；多用于聚烯烴或非極性樹脂增韌，用于聚酯類、聚酰胺類等含有極性官能團(tuán)的聚合物增韌時需加入相容劑；
核-殼共聚物及反應(yīng)型三元共聚物增韌：ACR（丙烯酸酯類）、MBS（丙烯酸甲酯-丁二烯-苯乙烯共聚物）、PTW（乙烯-丙烯酸丁酯—甲基丙烯酸縮水甘油酯共聚物）、E-MA-GMA（乙烯-丙烯酸甲酯—甲基丙烯酸縮水甘油酯共聚物）等；多用于工程塑料以及耐高溫高分子合金增韌；
高韌性塑料共混增韌：PP/PA、PP/ABS、PA/ABS、HIPS/PPO、PPS/PA、 PC/ABS、 PC/PBT等；高分子合金技術(shù)是制備高韌性工程塑料的重要途徑；
其它方式增韌：納米粒子增韌（如納米CaCO3）、沙林樹脂（杜邦金屬離聚物）增韌等。
在實(shí)際的工業(yè)生產(chǎn)中，改性塑料的增韌大概分以下情況：
a、合成樹脂本身韌性不足，需要提高韌性以滿足使用需求，如GPPS、均聚PP等；
b、大幅度提高塑料的韌性，實(shí)現(xiàn)超韌化、低溫環(huán)境長期使用的要求，如超韌尼龍；
c、對樹脂進(jìn)行了填充、阻燃等改性后引起了材料的性能下降，此時必須進(jìn)行有效的增韌。
通用塑料一般都是通過自由基加成聚合而得，分子主鏈及側(cè)鏈不含極性基團(tuán)，增韌時添加橡膠粒子及彈性體粒子即可獲得較好的增韌效果；而工程塑料一般是由縮合聚合而得，分子鏈的側(cè)鏈或端基含有極性基團(tuán)，增韌時可通過加入官能團(tuán)化的橡膠或彈性體粒子較高的韌性。
4、塑料增韌關(guān)鍵在于增容
一般而言，塑料在受到外力作用時以界面脫黏、空洞化、基體剪切屈服的過程吸收、耗散能量，除了非極性塑料樹脂增韌時可以直接加入與其相容性好的彈性體粒子（相似相容原理）時，其它極性樹脂都需要有效的增容才能實(shí)現(xiàn)最終增韌的目的。前面提到的幾類接枝共聚物作為增韌劑時，都會與基體產(chǎn)生強(qiáng)烈的相互作用，例如：
(1) 帶環(huán)氧官能團(tuán)型增韌機(jī)理：環(huán)氧基團(tuán)開環(huán)后與聚合物端羥基、羧基或胺基發(fā)生加成反應(yīng)；
(2) 核殼型增韌機(jī)理：外層官能團(tuán)與組分充分相容，橡膠起到增韌效果；
(3) 離聚體型增韌機(jī)理：借助金屬離子與高分子鏈的羧酸根之間的絡(luò)合作用形成物理交聯(lián)網(wǎng)絡(luò)，從而起到增韌的作用。

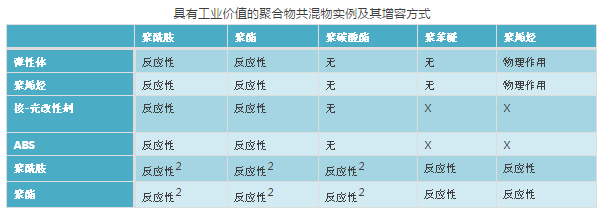

實(shí)際上，如果把增韌劑看作一類聚合物，就可以把這種增容原理延伸到所有的高分子共混物中。如下表，工業(yè)上制備有用的聚合物共混物時，反應(yīng)性增容是我們必須要運(yùn)用的技術(shù)，此時增韌劑就有了不一樣的意義，“增韌相容劑”，“界面乳化劑”的稱謂就顯得格外形象！
X——表示此類共混物的文獻(xiàn)報道較少；無——表示不需要有效增容即可獲得有用的聚合物共混物；反應(yīng)性2——表示共混物之間共混時可原位生成有用的接枝或嵌段共聚物提高組分間的相容性

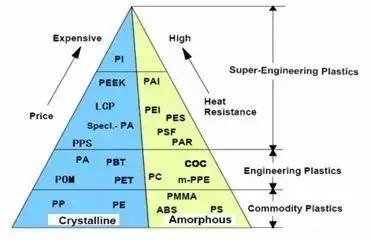

綜上，塑料增韌無論對于結(jié)晶性塑料還是無定形塑料同等重要，而從通用塑料、工程塑料到特種工程塑料其耐熱性逐漸提高，成本價格也不斷攀升，這樣就對增韌劑的耐熱性、耐老化性等提出了更高的要求，同時也是對塑料改性增韌技術(shù)一次大的考驗，而最重要的也是最關(guān)鍵的一條就是和基體及組分保持良好的相容性！
如果您有關(guān)于改性塑料增韌技術(shù)全面解析的需求或者疑問，可以撥打電話與我們共同探討交流，歡迎您的來電！
尼龍PA610樹脂 尼龍PA612樹脂 尼龍PA1010樹脂 尼龍PA1212樹脂 技術(shù)咨詢熱線：18602297376
