技術(shù)中心
- 尼龍612和尼龍1212的性能比較
- 尼龍PA610,PA612的計量方式
- PA尼龍原料與橡膠原料的區(qū)別
- 有關(guān)PA尼龍薄膜加工的一些問題
- 碳纖維PA66熱塑性復(fù)合材料的制備方案
- 有關(guān)PA尼龍原料的特性與應(yīng)用
- PA尼龍原料加玻纖后的優(yōu)缺點概況
- PA尼龍結(jié)晶料的作用分別有哪些？
- PA尼龍制品與其他原料相比的優(yōu)勢
- 尼龍PA610,PA612韌性的排序
- PA610尼龍樹脂的特點舉例
- 簡述PA610,PA612樹脂壓塑成型的意義
- 簡述幾點尼龍注塑加工時有缺陷怎么解決？
- 睫毛毛刷可用PA610、PA612尼龍原料制造
- 改善發(fā)展趨勢是提升PA610,透明尼龍材料的流動性等
新聞中心
- 歐洲塑料原料成本開始上漲
- 生物塑料是行業(yè)未來的潛力股
- 尼龍原料在服裝領(lǐng)域的發(fā)展簡析
- 以刷絲為例談?wù)凱A610,PA612
- 透明尼龍PA12原料不易變形
- 尼龍66,PA610原料加工件的技術(shù)要求
- PA610,PA612“滾塑成型”那些事兒
- PA66，PA6，PA板：工程塑料大比拼
- 透明尼龍需求日益旺盛，行業(yè)產(chǎn)量增高
- 尼龍610刷絲抗磨損性能較好
- 廢棄的塑料袋需要多長時間才能完全降解呢？
- 塑料垃圾：海洋不能承受之重
- 奧巴馬宣布啟動先進復(fù)合材料制造創(chuàng)新機構(gòu)的競爭
- 我國塑料合金市場需求潛力巨大
- 透明尼龍是怎么得到的？
技術(shù)中心>>
透明尼龍的成型工藝特點有哪些？

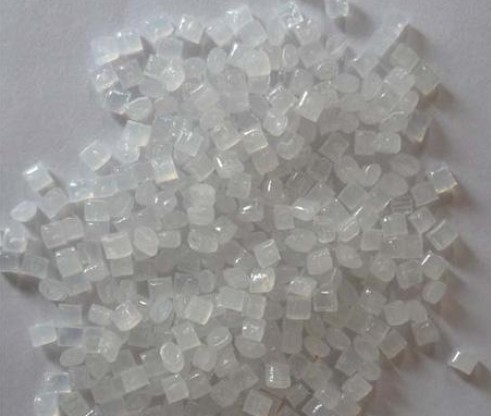

注塑模工藝條件：干燥處理：加工之前應(yīng)保證濕度在0.1%以下。如果材料是暴露在空氣中儲存，建議要在85℃熱空氣中干燥4~5小時。如果材料是在密閉容器中儲存，那么經(jīng)過3小時溫度平衡即可直接使用。
熔化溫度：240~300℃;對于普通特性材料不要超過310℃，對于有阻燃特性材料不要超過270℃。
模具溫度：對于未增強型材料為30~40℃，對于薄壁或大面積元件為80~90℃，對于增強型材料為90~100℃。增加溫度將增加材料的結(jié)晶度。精確地控制模具溫度對PA12來說是很重要的。
注射壓力：最大可到1000bar(建議使用低保壓壓力和高熔化溫度)。
注射速度：高速(對于有玻璃添加劑的材料更好些)。流道和澆口： 對于未加添加劑的材料，由于材料粘性較低，流道直徑應(yīng)在30mm左右。
對于增強型材料要求5~8mm的大流道直徑，流道形狀應(yīng)當(dāng)全部為圓形。注入口應(yīng)盡可能的短，可以使用多種形式的澆口。大型塑件不要使用小澆口，這是為了避免對塑件過高的壓力或過大的收縮率。澆口厚度最好和塑件厚度相等，如果使用潛入式澆口，建議最小的直徑為0.8mm。
熱流道模具很有效，但是要求溫度控制很精確以防止材料在噴嘴處滲漏或凝固。如果使用熱流道，澆口尺寸應(yīng)當(dāng)比冷流道要小一些。
模具溫度：對于未增強型材料為30~40℃，對于薄壁或大面積元件為80~90℃，對于增強型材料為90~100℃。增加溫度將增加材料的結(jié)晶度。精確地控制模具溫度對PA12來說是很重要的。
注射壓力：最大可到1000bar(建議使用低保壓壓力和高熔化溫度)。
注射速度：高速(對于有玻璃添加劑的材料更好些)。流道和澆口： 對于未加添加劑的材料，由于材料粘性較低，流道直徑應(yīng)在30mm左右。
熱流道模具很有效，但是要求溫度控制很精確以防止材料在噴嘴處滲漏或凝固。如果使用熱流道，澆口尺寸應(yīng)當(dāng)比冷流道要小一些。
如果您有關(guān)于透明尼龍的成型工藝特點有哪些？的需求或者疑問，可以撥打電話與我們共同探討交流，歡迎您的來電！
尼龍PA610樹脂 尼龍PA612樹脂 尼龍PA1010樹脂 尼龍PA1212樹脂 技術(shù)咨詢熱線：18602297376查看：
